脈沖袋式除塵器原理

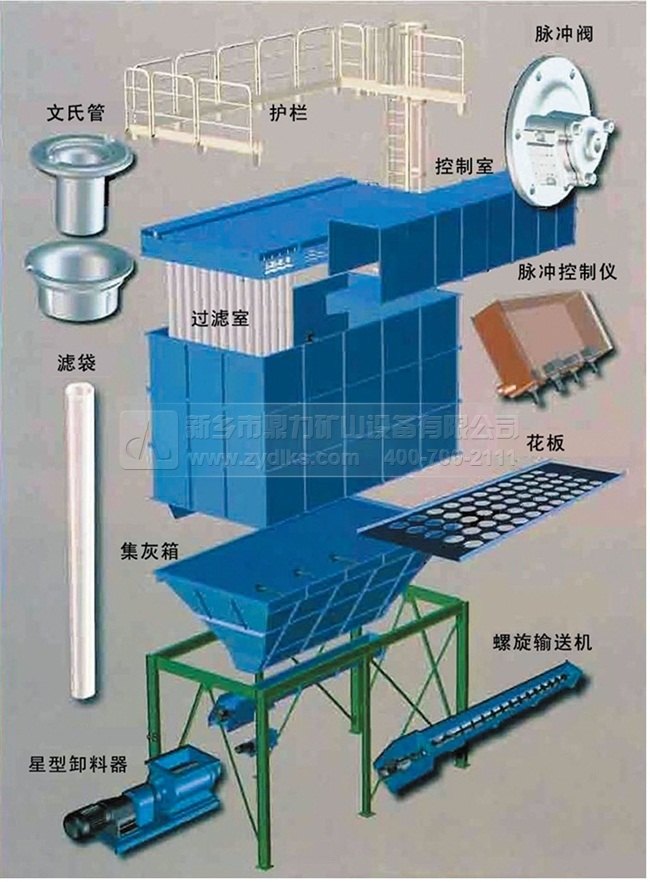

脈沖袋式除塵器的工作原理

在脈沖袋式除塵器中使用風、灰灰鬥進入集塵器，安裝在進氣系統中的除塵器入口部分與大顆粒的粉塵和粉塵進行氣體分離，對除塵煤氣進行導流、均勻流的作用。

當含塵氣體通過導流系統，因爲風的速度突然下降，由導流系統自然沉澱分離後的含塵氣體大顆粒粉塵直接進入料鬥，引水系統的指導下塵埃，随氣流進入住房過濾面積。

集塵器過濾區花闆設置，除塵袋組件採用彈簧法蘭和闆式密封連接，形成潔淨區(櫃)和塵氣區(櫃)的空間。花卉闆也是一個修理和更換濾袋的工作平台。

箱體内的灰塵在氣體壓力作用下通過濾袋，灰塵被濾袋堵塞，吸附在濾袋的外表面上，過濾幹淨的氣體通過濾袋進入殼體，排出並通過排氣歧管。

繼續作爲除塵器的工作，布袋除塵器粉塵會積聚在表面較厚，直接導緻過濾阻力上升，因此，需要定期對濾袋除塵表面進行除塵，即清灰。

低壓脈沖袋式除塵器採用壓縮空氣進行脈沖噴砂清灰。清掃機構由氣囊、爆破管和電磁脈沖控制閥組成。過濾室内每一排濾袋出口頂部裝有一個噴槍總成，噴槍下部是裝有吹嘴的濾袋，有一個噴炬與一個脈沖閥上的壓縮空氣分配器相同。整個除塵器的清洗功能的實現是通過壓差(固定電阻)、定時或手動控制來實現的。

作爲過濾條件，當濾袋表面積達到量的粉塵，使過濾阻力上升到一個值，然後，在除塵器除塵PLC控制程序後，收到瞭差壓計信号開始，按照設定的程序關閉濾灰倉，打開電磁脈沖閥噴，壓縮氣體在很短的時間内通過每個脈沖閥通過對誘導多次注射體積的空氣噴槍噴嘴進入濾袋，空氣波的形成，從嘴裏發出尖銳的膨脹和沖擊振動使濾袋底部，導緻濾袋抖動和形式從裏面的反吹空氣外，造成的強反清洗作用，抖落濾袋上的灰塵，達到除塵的目的。

通過在控制系統中設置定時裝置，實現吸塵器的除塵功能。定時控制與控制並存，在控制方式的前提下激活清洗過程。在維護條件下，還可以通過手動控制實現清洗功能。

注入系統的設計瞭每一排濾袋隻需要傳遞一個吹幹淨可以實現完整的清灰效果，所有電磁脈沖閥後爲瞭吹除塵器除塵系統進行到下一個清灰周期完成整個濾波器。

灰鬥中的灰塵是從灰設施中收集的。吸塵器的集塵器設置加熱裝置防止灰闆。壓縮空氣炮裝有斷拱，以集塵器的順利排放。在除塵器的灰鬥内，安裝瞭料位計，用於料位檢測。

閥體洩漏率爲1%，出口閥閥體洩漏率爲零。其封閉性瞭吸塵器的單室完離線，實現瞭單倉在吸塵器正常工作狀态下的離線清洗功能和維護。

電磁脈沖閥和粗管分配器和分分配器安裝在淨空氣中，並設置專門的防雨防凍設施。除濾袋檢修和更換外，其它潔淨室的除塵器的維護和保養均在除塵器高溫區外進行。

吸塵器的控制(包括煙塵控制等)由PLC可編程控制器控制。

所有的修理和維護工作都是在潔淨空氣室和吸塵器外面進行的，不進入吸塵器。
