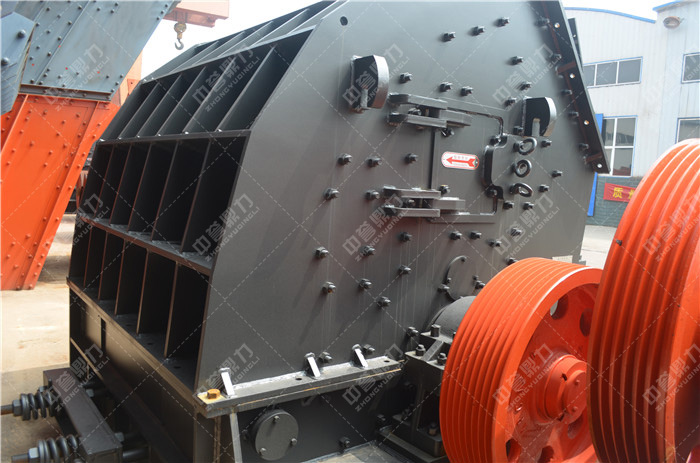

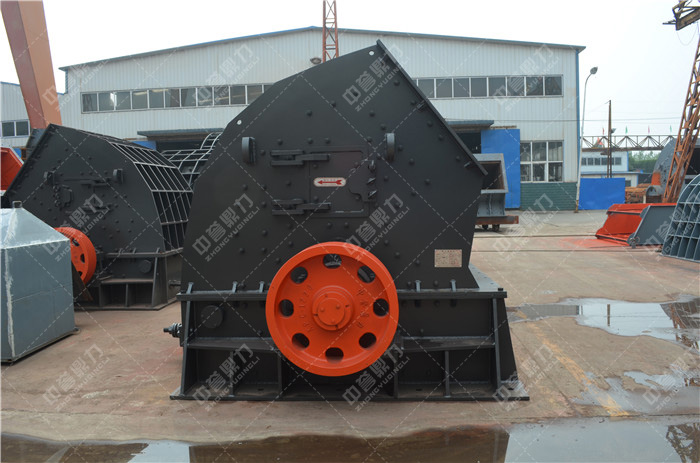

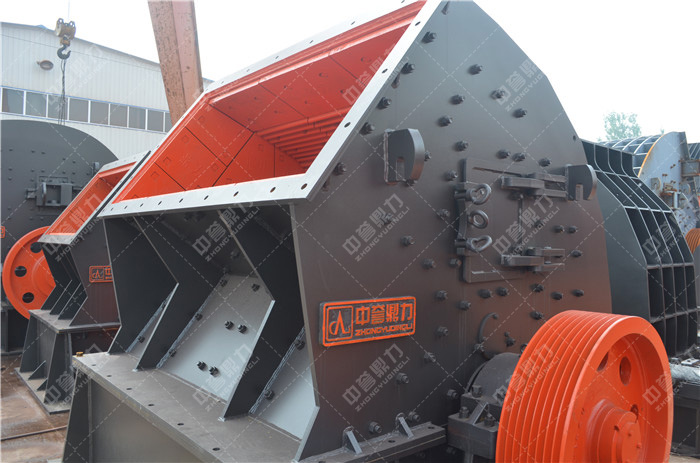

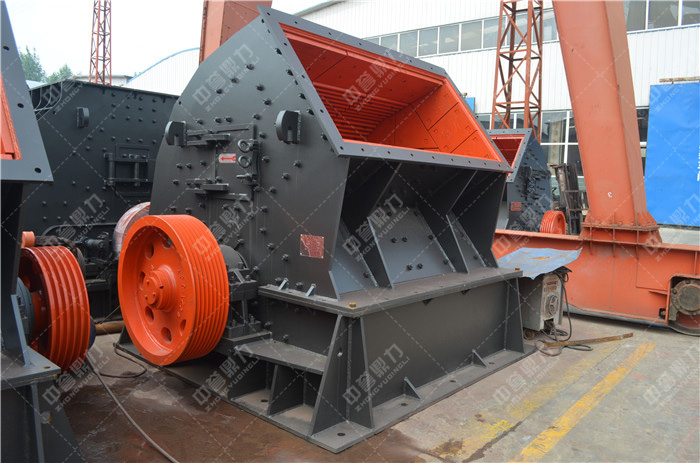

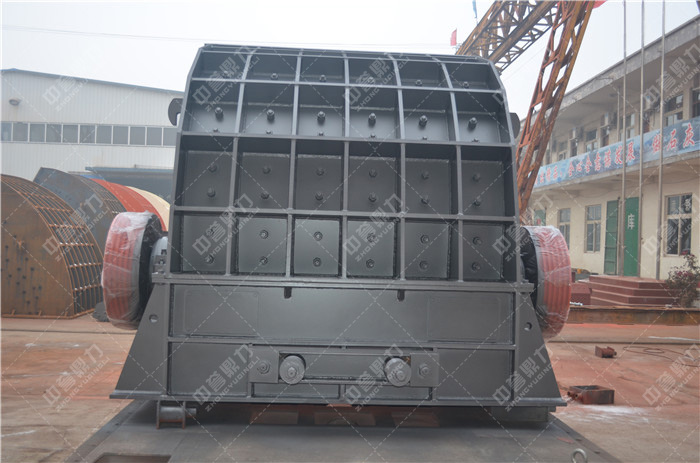

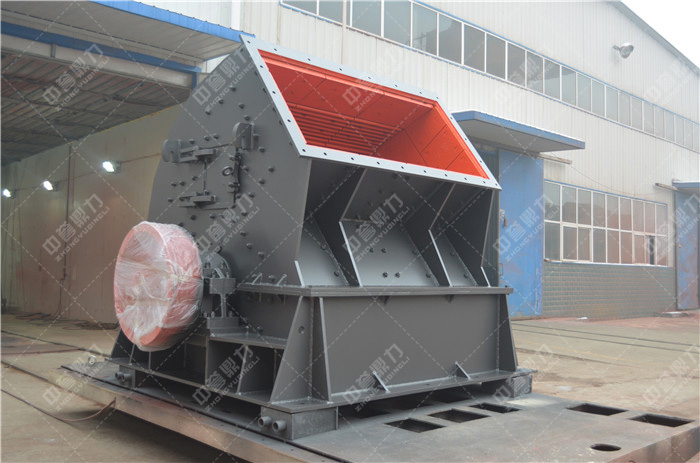

PC1220型錘式破碎機

型号：PC-1220

轉子直徑：1220×1950長度

進料口尺寸：2000×900寬*長(mm)

進料粒度：≤750

生産能力(t/h)：500-600

電機功率：200×2

外型尺寸：3080×3380×2580長寬高

應用範圍：砂石料場、混凝土制砂、幹粉砂漿、機制砂、電廠脫硫、石英砂等。

适用物料：抗壓強度不過200MPa，含水率小於15%的各類礦石。

結構原理：

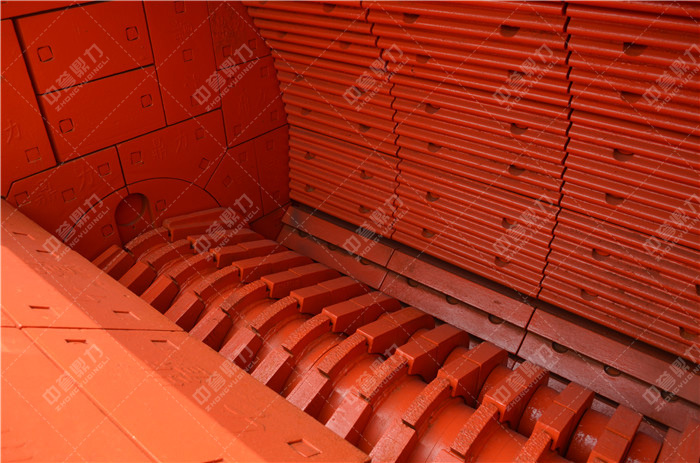

錘式破碎機由機殼、轉子、打擊闆、錘頭、支架、襯闆等組成。

1.機殼由上機體、後上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,内部鑲有高錳鋼襯闆，磨損後可以更換，機殼和軸之間漏灰現象嚴重，爲瞭防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，並用地腳螺栓固定。爲瞭便於檢修、調整和更換蓖條，下機體的前後兩面都開有一個檢修孔。爲瞭便於檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。

2.轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸将6-8個錘頭懸挂起來。爲瞭防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，爲瞭使轉子在運動中儲存的動能，避免破碎大塊物料時，錘頭的速度損失不緻過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。

3.主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面爲圓形，且有平鍵和其他零件連接。

4.打擊闆有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺杆裝置。

5.錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生産能力有很大的影響。因此，根據不同的進料尺寸來選擇适當的錘頭質量。錘頭用雙金屬熱複合材料液複合鑄造而成，是一般錳鋼錘頭壽命的3倍以上!

工作原理:

錘式破碎機電機帶動轉子在破碎腔内高速旋轉。物料自上部給料口給入機内，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。
