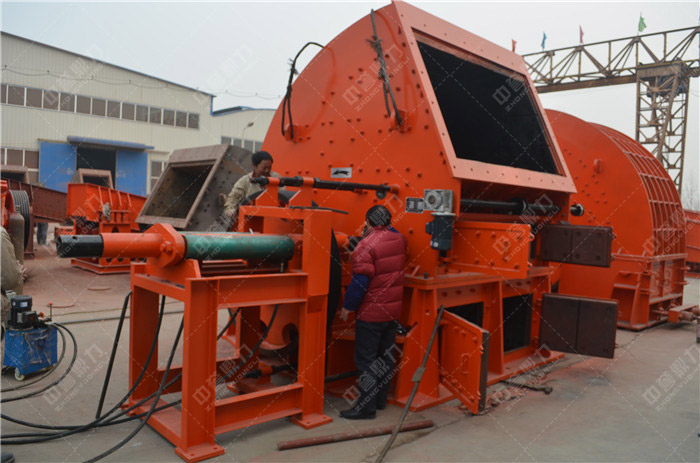

PC1012型錘式破碎機

型号：PC-1012

轉子直徑：1000×1180長度

進料口尺寸：1255×810寬*長(mm)

進料粒度：≤650

生産能力(t/h)：250-300

電機功率：132×2

外型尺寸：2800×2310×2210長寬高

結構原理：

錘式破碎機由機殼、轉子、打擊闆、錘頭、支架、襯闆等組成。

1、機殼由上機體、後上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,内部鑲有高錳鋼襯闆，磨損後可以更換，機殼和軸之間漏灰現象嚴重，爲瞭防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，並用地腳螺栓固定。爲瞭便於檢修、調整和更換蓖條，下機體的前後兩面都開有一個檢修孔。爲瞭便於檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。

2、轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸将6-8個錘頭懸挂起來。爲瞭防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，爲瞭使轉子在運動中儲存的動能，避免破碎大塊物料時，錘頭的速度損失不緻過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。

3、主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面爲圓形，且有平鍵和其他零件連接。

4、打擊闆有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺杆裝置。

5、錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生産能力有很大的影響。因此，根據不同的進料尺寸來選擇适當的錘頭質量。錘頭用雙金屬熱複合材料液複合鑄造而成，是一般錳鋼錘頭壽命的3倍以上!

優勢：

1、入料粒度大，生産能力高，破碎比大。

2、耗能低，出料粒度可調節，粒度均勻，符合家用料。

3、結構簡單，操作簡便，易保養維修。

4、無篦條設計，可破碎石料，保護環境和工人健康的同時，提高生産率。

5、單台破碎頂颚破+反擊破，設備投資費用低，成本。

6、採用精良配件，性價比高。

7、時産量從50-3000噸不等，滿足客戶不同要求。
