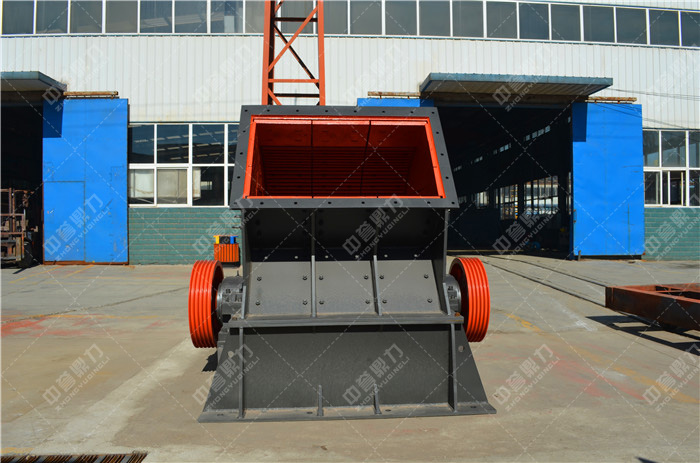

PC1213型錘式破碎機

型号：PC-1213

轉子直徑：1200×1280長度

進料口尺寸：1350×900寬*長(mm)

進料粒度：≤750

生産能力(t/h)：300-350

電機功率：160×2

外型尺寸：2970×2580×2510長寬高

工作原理：

PC型錘式破碎機的工作原理：電動機帶動轉子在破碎腔内高速旋轉。物料自上部給料口給入機内，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩闆、粉碎物料中小於篩孔尺寸的粒級，通過篩闆排出，大於篩孔尺寸的粗粒級 阻留在篩闆上繼續受到錘子的打擊和研磨， 後通過篩闆排出機。錘頭雙金屬複合使用壽命長且錘頭可以180度、360度旋轉瞭大破碎比且物料粒形好粒度均勻。

優點：

1、 結構簡單，生産效率高。操作也很簡便。

2、 一次成型，無需二次破碎。耗能低、投資抵。

3、 它可以破碎濕料，在破碎物料時可以加水，這樣可以減少灰塵，對工人的身體健康具有保護作用。

4、 可以調整篦條間隙，改變出料的大小。滿足不同的用戶的需求。

5、 産量大，時産量從50-3000噸不等，同比其他系列破碎機産能較高。

6、 採用高鉻複合錘頭，耐沖擊，減少用戶更換錘頭的成本。

錘式破碎機的主要部件轉子作爲整機的重要部分，主要由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔内高速運轉，物料自上部進料口送入機身内，受高速運動的錘子的打擊、沖擊、剪切和研磨作用而被粉碎。主軸作爲錘式破碎機的主要執行部分，是錘式破碎機的關鍵部件，因此既要求高精度又要求高強度。

由於主軸在加工安裝及工作過程中受力不均勻，導緻主軸在旋轉過程中受偏心力的作用,在應力高的部位逐步形成微觀裂且逐漸擴展，導緻突然脆性斷裂;另外，轉子工作時，作用轉子部件上的載荷都是動載荷，當作用力頻率與結構的某些固有頻率接近時，主軸将産生強烈共振，造成破壞或産生過量的變形。因此，要求破碎機主軸有很高的靜、動态特性。

主軸作爲破碎機的主要受力零件，用傳統的方法進行校核並優化設計時過程會複雜繁瑣。河南新鄉鼎力礦山設備有限公司的技術人員通過對出廠的産品對不同的物料破碎的跟蹤服務，給再設計和修改提供瞭的依據。根據分析出的結果對轉子的性能做出評價，並據此得到轉子合理的結構尺寸進行優化。

經過新鄉鼎力優化後的重型錘式破碎機的轉子減輕瞭錘式破碎機的主軸質量，同時還瞭其強度和剛度，爲整機的率、長時間正常運轉提供瞭保障。
